Lugar de origem: | China |
Marca: | MIROC DTH Rock Drilling Tools |
Certificação: | API |
Número do modelo: | Martelo da série DTH do SD |
Quantidade de ordem mínima: | Martelo de 1 parte DTH |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | CAIXA DE MADEIRA |
Tempo de entrega: | 10-15 dias |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 20000 peças por mês |
Nome do produto: | Martelo de DTH | Série: | Série do SD |
---|---|---|---|
Pata do bocado: | SD4 SD5 SD6 SD8 SD10 SD12 | Linha: | Registro do API 3 1/2 ', API 2 7/8" registro |
Diâmetro: | 82mm-275mm | Cor: | Etc. verde, preto, alaranjado, azul, dourado. |
Realçar: | para baixo martelo do furo,abaixo do martelo do furo |

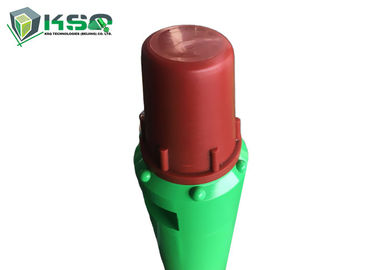

A perfuração de rocha da série DTH do SD martela a pressão de ar alta com o mais seguro da distribuição de ar
Estrutura e especificação do martelo da série DTH da série do SD (SD4 SD5 SD6 SD8 SD10 SD12):
Descrição | Peso (quilogramas) | |||||
SD4 | SD5 | SD6 | SD8 | SD10 | SD12 | |
sub 1.Top | 6,50 | 15,00 | 20,00 | 41,00 | 59,00 | 70,00 |
2. Anel-O do sub superior | 0,01 | 0,01 | 0,01 | 0,02 | 0,03 | 0,04 |
anel 3.Breakout | 0,01 | - | - | 0,20 | 0,30 | 0,80 |
válvula 4.Check | 0,42 | 1,00 | 1,00 | 1,50 | 1,40 | 3,00 |
5. Mola | 0,04 | 0,10 | 0,05 | 0,10 | 0,30 | 0,10 |
6. Amortecedor da compressão | 0,04 | 0,05 | 0,10 | 0,42 | 0,60 | 1,00 |
7. Distribuidor do ar | 2,20 | 3,50 | 5,00 | 12,50 | 11,50 | 20,00 |
8. Cilindro interno | 2,50 | 4,20 | 5,00 | 8,60 | 11,00 | 23,00 |
9. Pistão | 9,00 | 15,50 | 24,00 | 42,00 | 62,00 | 125,00 |
10. Cilindro externo | 15,60 | 25,00 | 35,00 | 65,00 | 110,00 | 170,00 |
11. Anel-O do anel da parada | 0,02 | 0,01 | 0,01 | 0,05 | 0,03 | 0,04 |
12. Anel da parada | 0,20 | 0,50 | 0,50 | 1,20 | 0,60 | 4,80 |
13. Luva guiada | - | - | 1,50 | 3,40 | 4,50 | 18,00 |
14. Anel da fuga | 0,01 | - | - | - | 0,30 | 0,80 |
15. Mandril da movimentação | 4,00 | 7,50 | 7,50 | 15,50 | 24,00 | 51,00 |
16. Bocado de broca | 9,60 | 15,60 | 25,80 | 37,00 | 115,00 | 120,00 |
Parâmetro técnico do martelo da série DTH do SD (SD4 SD5 SD6 SD8 SD10 SD12)
Dados técnicos | ||||||
Modelo | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
Comprimento (sem bocado) | 1084mm | 1175mm | 1261mm | 1463mm | 1502mm | 1880mm |
Peso (sem bocado) | 40.50kg | 72.50kg | 100.00kg | 192.00kg | 290.00kg | 487.00kg |
Diâmetro externo | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm, φ185mm | φ226mm | φ275mm |
Mordeu a pata | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
Escala do furo | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm | φ254 - φ311mm | φ305 - φ445mm |
Linha da conexão | API 2 3/8" registro | Registro do API 3 1/2 ', API 2 7/8" registro | Registro do API 3 1/2 ' | Registro do API 4 1/2 ' | Registro do API 4 1/2 ', API 6 5/8" registro | API 6 5/8" registro |
Pressão de funcionamento | 1.2 - 2,0 Mpa | 1.3 - 2,3 Mpa | 1.5 - 2,5 Mpa | 1.5 - 3,0 Mpa | 2.0 - 3,5 Mpa | 2.0 - 3,5 Mpa |
Taxa do impacto na barra 17 | 27HZ | 25HZ | 23HZ | 20HZ | 18HZ | 16HZ |
Velocidade de rotação recomendada | 25 - 40 r/min | 30 - 35 r/min | 20 - 30 r/min | 5 - 25 r/min | 20 - 30 r/min | 15 - 25 r/min |
Consumo do ar | 1.0Mpa: ³/minuto de 6 m | 1.0Mpa: ³/minuto de 9 m | 1.0Mpa: ³/minuto de 10 m | 1.0Mpa: ³/minuto de 15 m | 1.0Mpa: ³/minuto de 22 m | 1.0Mpa: ³/minuto de 30 m |
1.8Mpa: ³/minuto de 10 m | 1.8Mpa: ³/minuto de 15 m | 1.8Mpa: ³/minuto de 20 m | 1.8Mpa: ³/minuto de 26 m | 1.8Mpa: ³/minuto de 40 m | 1.8Mpa: ³/minuto de 56 m | |
2.4Mpa: ³/minuto de 15 m | 2.4Mpa: ³/minuto de 23 m | 2.4Mpa: ³/minuto de 28,5 m | 2.4Mpa: ³/minuto de 34 m | 2.4Mpa: ³/minuto de 55 m | 2.4Mpa: ³/minuto de 78 m |
As características de martelos altos da pressão de ar DTH com válvula de aspiração:
É um tipo do martelo alto valveless da pressão de ar DTH com válvula de aspiração.
Martelo Valveless da distribuição de ar, mais seguro da distribuição de ar.
O bom sealabIlity, nenhuma água e os cortes participando no martelo na água existem furando.
A série DTH do SD martela características:
1. Distribuição de ar Valveless, mais segura.
2. O projeto simples do pistão. Período de longa vida.
3. Transferência de energia mais eficiente, velocidade de furo mais rápida, baixo consumo do ar, e mais baixo consumo de petróleo.
4. Menos peças internas, estrutura simples, período de longa vida, menos falha e mais fácil manter porque todas as peças são calor - tratado.
5. Fácil desmontar porque o sub superior, o mandril da movimentação, e o cilindro externo são conectados por etapas múltiplas rosqueie.
A série DTH do SD martela vantagens:
1. Projeto simples e razoável, fácil montar e desmontar, baixa taxa do problema.
2. baixo consumo do ar, perfuração lisa, poder máximo do impacto, taxa de penetração alta.
3. tratamento térmico preciso múltiplo com todas as peças do martelo para fornecer o tempo longo sob as condições de trabalho as mais ásperas.
Aplicações
Disponível para todas as condições de trabalho, elevado desempenho dentro sobrecarregar e molhe projetos de furo bons
As ferramentas de perfuração da rocha marcam MIROC®
A linha de produtos das ferramentas de perfuração da rocha de MIROC® por tecnologias de KSQ (Pequim) Co.Ltd é o resultado dos anos de engenharia, de fabricação da precisão, e de dedicação avançadas ao uso dos materiais de alta qualidade.
As ferramentas de perfuração da rocha de MIROC® são usadas por muitos profissionais de furo relativos à mineração, construção, escavando um túnel, e quarrying projetos ao redor do mundo.
As ferramentas de perfuração da rocha de MIROC® incluem:
Empresa
"knowhow" técnico excepcional do Co. Ltd.provides das tecnologias de KSQ (Pequim) durante o processo de desenvolvimento, a produção, e a aplicação. A empresa adotou processos de manufatura avançados para assegurar as inserções de alta qualidade dos aços e do carboneto de tungstênio para seus acessórios da perfuração de rocha. Seus pessoais compreendem as necessidades de furo dos clientes e têm as habilidades do serviço para recomendar as ferramentas de furo direitas para o trabalho.
Seus colaboradores experientes do produto podem igualmente criar ferramentas feitas sob encomenda. Além disso, a equipe de desenvolvimento da empresa introduz as ferramentas inovativas dos produtos todos os anos – que rigorosamente são testadas no campo e provadas executar além das expectativas da indústria.
