Lugar de origem: | China |
Marca: | MIROC DTH Rock Drilling Tools |
Certificação: | API |
Número do modelo: | Martelo da série DTH de DHD e de BOBINA sem válvula de aspiração |
Quantidade de ordem mínima: | Martelo de 1 parte DTH |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | CAIXA DE MADEIRA |
Tempo de entrega: | 10-15 dias |
Habilidade da fonte: | 20000 peças por mês |
Nome do produto: | Martelo de DTH | Série: | Série de DHD e de BOBINA |
---|---|---|---|
Pata do bocado: | DHD3.5 COP44/DHD340 COP54/DHD350R DHD350Q COP64/DHD360 COP84/DHD380 DHD1120 | Tipo: | sem válvula de aspiração |
Pressão de funcionamento: | 1.0Mpa - 2.3Mpa | cor: | Etc. verde, preto, alaranjado, azul, dourado. |
Realçar: | abaixo das ferramentas de perfuração do furo,abaixo do martelo do furo |

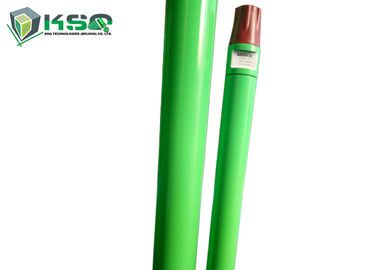

Martelo alto sem válvula de aspiração - martelo da pressão de ar DTH da série DTH de COP/DHD
Modelo do martelo de DTH:
3" - martelo do IR 3,5 DTH
Martelo da série DTH da BOBINA
4" - martelo de COP44 DTH
5" - martelo de COP54 DTH
6" - martelo de COP64 DTH
8" - martelo de COP84 DTH
Martelo da série DTH de DHD
4" - martelo de DHD340 DTH
5" - martelo de DHD350 DTH
6" - martelo de DHD360 DTH
8" - martelo de DHD380 DTH
12" - martelo de DHD1120 DTH
Martelo da série DTH de DHD e de BOBINA sem estrutura e especificação da válvula de aspiração:
Descrição | Peso (quilograma) | ||||
IR3.5 |
COP44 /DHD340 |
COP44 /DHD340 |
COP54 /DHD350R |
COP54 /DHD350R |
|
sub 1.Top | 4,20 | 6,50 | 6,00 | 13,70 | 13,30 |
2. Anel-O do sub superior | 0,01 | 0,01 | 0,01 | 0,015 | 0,015 |
anel 3.Breakout | - | - | - | - | - |
válvula 4.Check | 0,20 | 0,35 | 0,30 | 0,70 | 0,70 |
5. Mola | 0,02 | 0,05 | 0,05 | 0,10 | 0,10 |
6. Distribuidor do ar | 0,80 | 1,50 | 1,30 | 2,00 | 1,90 |
7. Cilindro interno | 1,30 | 2,10 | 1,90 | 2,80 | 2,70 |
8. Pistão | 5,50 | 8,50 | 7,80 | 15,00 | 14,50 |
9. Cilindro externo | 9,50 | 15,20 | 14,60 | 24,00 | 23,00 |
10. Luva do guia | 1,00 | 1,30 | 1,20 | 2,60 | 2,50 |
11. Anel-O do anel da parada | 0,05 | 0,01 | 0,005 | 0,01 | 0,01 |
12. Pare o anel | 0,15 | 0,30 | 0,20 | 0,50 | 0,50 |
13. Anel da fuga | - | - | - | - | - |
14. Conduza o mandril | 1,90 | 3,40 | 3,40 | 6,50 | 6,20 |
15. Bocado de broca | 5,00 | 9,00 | 8,50 | 16,00 | 15,50 |
Descrição | Peso (quilogramas) | ||||
DHD350Q |
COP64 /DHD360 |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 | |
sub 1.Top | 13,70 | 20,00 | 23,00 | 34,00 | 70,00 |
2. Anel-O do sub superior | 0,015 | 0,02 | 0,015 | 0,015 | 0,040 |
anel 3.Breakout | - | - | - | 0,30 | 0,80 |
válvula 4.Check | 0,70 | 0,70 | 0,70 | 1,20 | 2,00 |
5. Mola | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 |
6. Distribuidor do ar | 2,00 | 3,50 | 4,50 | 6,00 | 16,00 |
7. Cilindro interno | 2,80 | 4,20 | 6,50 | 6,50 | 25,00 |
8. Pistão | 15,00 | 23,00 | 28,00 | 42,50 | 113,00 |
9. Cilindro externo | 25,00 | 31,50 | 40,00 | 60,00 | 173,00 |
10. Luva do guia | 3,20 | 6,50 | 7,50 | 5,30 | 24,00 |
11. Anel-O do anel da parada | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
12. Pare o anel | 0,50 | 0,60 | 0,80 | 1,20 | 4,00 |
13. Anel da fuga | - | - | - | 0,30 | 0,80 |
14. Conduza o mandril | 4,00 | 6,00 | 8,00 | 17,50 | 46,00 |
15. Bocado de broca | 15,90 | 26,00 | 28,50 | 40,00 | 140,00 |
Martelo da série DTH de DHD e de BOBINA sem parâmetros técnicos da válvula de aspiração
Dados técnicos | |||||
Modelo | IR3.5 |
COP44 /DHD340 |
COP44 /DHD340 |
COP54 /DHD350R |
COP54 /DHD350R |
Comprimento (sem bocado) | 888mm | 1011mm | 986mm | 1110mm | 1110mm |
Peso (sem bocado) | 25.00kg | 43.20kg | 37.00kg | 69.00kg | 66.00kg |
Diâmetro externo | φ82mm | φ99mm | φ92mm | φ126mm | φ116mm |
Pata do bocado | IR3.5 |
COP44 /DHD340 |
COP44 /DHD340 |
COP54 /DHD350R |
COP54 /DHD350R |
Escala do furo | φ90 - φ115mm | φ110 - φ135mm | φ105 - φ120mm | φ135 - φ155mm | φ127 - φ145mm |
Linha da conexão | API 2 3/8" registro | API 2 3/8" registro | API 2 3/8" registro | API 2 3/8" registro, registro do API 3 1/2 '', API 2 7/8" registro, API 2 7/8" SE | API 2 3/8" registro, registro do API 3 1/2 '', API 2 7/8" registro |
Pressão de funcionamento | 1.0 - 1,5 Mpa | 1.2 - 2,0 Mpa | 1.2 - 2,0 Mpa | 1.3 - 2,3 Mpa | 1.3 - 2,3 Mpa |
Taxa do impacto na barra 17 | 25HZ | 30HZ | 30HZ | 28HZ | 28HZ |
Velocidade de rotação recomendada | 25 - 40 r/min | 22 - 35 r/min | 25 - 40 r/min | 20 - 35 r/min | 20 - 35 r/min |
Consumo do ar | 1.0Mpa: ³/minuto de 3,8 m | 1.0Mpa: ³/minuto de 6 m | 1.8Mpa: ³/minuto de 8 m | 1.0Mpa: ³/minuto de 7 m | 1.0Mpa: ³/minuto de 7 m |
1.5Mpa: ³/minuto de 7,5 m | 1.8Mpa: ³/minuto de 10 m | 2.4Mpa: ³/minuto de 13 m | 1.8Mpa: ³/minuto de 14 m | 1.8Mpa: ³/minuto de 13,5 m | |
2.4Mpa: ³/minuto de 15 m | 2.4Mpa: ³/minuto de 19 m | 2.4Mpa: ³/minuto de 18 m |
Dados técnicos | |||||
Modelo | DHD350Q |
COP64 /DHD360 |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 |
Comprimento (sem bocado) | 1102mm | 1238mm | 1258mm | 1359mm | 1880mm |
Peso (sem bocado) | 68.00kg | 98.00kg | 120.00kg | 175.00kg | 474.00kg |
Diâmetro externo | φ126mm | φ142mm, φ146mm | φ165mm | φ180mm, φ185mm | φ275mm |
Pata do bocado |
ND55C /DHD350Q |
COP64 /DHD360 |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 |
Escala do furo | φ135 - φ155mm | φ155 - φ203mm | φ175 - φ216mm | φ195 - φ254mm | φ305 - φ445mm |
Linha da conexão | API 2 3/8" registro, registro do API 3 1/2 '', API 2 7/8" registro | Registro do API 3 1/2 '' | Registro do API 3 1/2 '' | Registro do API 4 1/2 '' | API 6 5/8" registro |
Pressão de funcionamento | 1.3 - 2,3 Mpa | 1.5 - 3,0 Mpa | 1.5 - 3,0 Mpa | 1.5 - 3,0 Mpa | 2.0 - 3,5 Mpa |
Taxa do impacto na barra 17 | 28HZ | 25HZ | 23HZ | 22HZ | 20HZ |
Velocidade de rotação recomendada | 20 - 35 r/min | 20 - 30 r/min | 20 - 30 r/min | 15 - 25 r/min | 15 - 25 r/min |
Consumo do ar | 1.0Mpa: ³/minuto de 8 m | 1.0Mpa: ³/minuto de 9 m | 1.0Mpa: ³/minuto de 11 m | 1.0Mpa: ³/minuto de 12 m | 1.0Mpa: ³/minuto de 28 m |
1.8Mpa: ³/minuto de 14 m | 1.8Mpa: ³/minuto de 18 m | 1.8Mpa: ³/minuto de 20 m | 1.8Mpa: ³/minuto de 22 m | 1.8Mpa: ³/minuto de 50 m | |
2.4Mpa: ³/minuto de 19 m | 2.4Mpa: ³/minuto de 26 m | 2.4Mpa: ³/minuto de 28 m | 2.4Mpa: ³/minuto de 28 m | 2.4Mpa: ³/minuto de 71 m |
As características de martelos altos da pressão de ar DTH sem válvula de aspiração:
É um tipo do martelo alto da pressão de ar DTH sem válvula de aspiração, e é nosso projeto mais novo. É igualmente um dos martelos os mais avançados de DTH no mundo.
Martelos altos da pressão de ar DTH sem vantagens da válvula de aspiração:
1. Fora do problema da fratura da válvula de aspiração e a expansão e a contração.
2. Consumo de mais baixa energia e frequência mais alta do impacto.
A velocidade da perfuração é 15-30% mais alto do que esse com válvula de aspiração.
3. Estrutura simples, manutenção segura das peças, do período de longa vida, a fácil e a barata.
4. Abaixe o ar e o consumo de petróleo. O consumo de petróleo é aproximadamente 10% mais baixo do que esse com válvula de aspiração.
Características dos martelos da série DTH de DHD e de BOBINA:
1. Distribuição de ar Valveless, mais segura.
2. O projeto simples do pistão. Período de longa vida.
3. Transferência de energia mais eficiente, velocidade mais rápida da perfuração, baixo consumo do ar, e mais baixo consumo de petróleo.
4. Menos peças internas, estrutura simples, período de longa vida, menos falha e mais fácil manter porque todas as peças são calor - tratado.
5. Fácil desmontar porque o sub superior, o mandril da movimentação, e o cilindro externo são conectados pela linha múltipla das etapas.
A série DTH de DHD/BOBINA martela vantagens:
1. Projeto simples e razoável, fácil montar e desmontar, baixa taxa do problema.
2. baixo consumo do ar, perfuração lisa, poder máximo do impacto, taxa de penetração alta.
3. tratamento térmico preciso múltiplo com todas as peças do martelo para fornecer o tempo longo sob as condições de trabalho as mais ásperas.
Aplicações
Disponível para todas as condições de trabalho, elevado desempenho sobrecarregar dentro e projetos da perfuração do poço de água
As ferramentas de perfuração da rocha marcam MIROC®
A linha de produtos das ferramentas de perfuração da rocha de MIROC® por tecnologias de KSQ (Pequim) Co.Ltd é o resultado dos anos de engenharia, de fabricação da precisão, e de dedicação avançadas ao uso dos materiais de alta qualidade.
As ferramentas de perfuração da rocha de MIROC® são usadas por muitos profissionais da perfuração relativos à mineração, à construção, ao encapsulamento, e a quarrying projetos ao redor do mundo.
As ferramentas de perfuração da rocha de MIROC® incluem:
Empresa
"knowhow" técnico excepcional do Co. Ltd.provides das tecnologias de KSQ (Pequim) durante o processo de desenvolvimento, a produção, e a aplicação. A empresa adotou processos de manufatura avançados para assegurar as inserções de alta qualidade dos aços e do carboneto de tungstênio para seus acessórios da perfuração de rocha. Seus pessoais compreendem necessidades da perfuração dos clientes e têm as habilidades do serviço para recomendar as ferramentas de perfuração direitas para o trabalho.
Seus colaboradores experientes do produto podem igualmente criar ferramentas feitas sob encomenda. Além disso, a equipe de desenvolvimento da empresa introduz as ferramentas inovativas dos produtos todos os anos – que rigorosamente são testadas no campo e provadas executar além das expectativas da indústria.
