Lugar de origem: | China |
Marca: | MIROC DTH Rock Drilling Tools |
Certificação: | API |
Número do modelo: | Martelo da série DTH do SD |
Quantidade de ordem mínima: | Martelo de 1 parte DTH |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | CAIXA DE MADEIRA |
Tempo de entrega: | 10-15 dias |
Habilidade da fonte: | 20000 peças por mês |
Nome do produto: | Martelo de DTH | Série: | Série do SD |
---|---|---|---|
Pata do bocado: | SD4 SD5 SD6 SD8 SD10 SD12 | Thread: | Registro do API 3 1/2 '', API 2 7/8" registro |
Comprimento: | 1012mm-1860mm | Tipo: | sem válvula de aspiração |
Realçar: | para baixo martelo do furo,abaixo do martelo do furo |

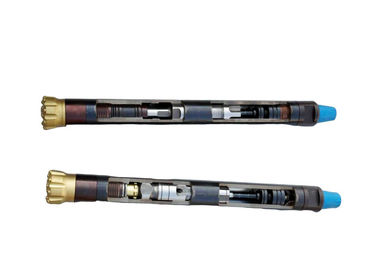

Martelo alto sem válvula de aspiração - martelo da pressão de ar DTH da série DTH do SD
Martelo da série DTH do SD sem modelo da válvula de aspiração:
4" - martelo de SD4 DTH
5" - martelo de SD5 DTH
6" - martelo de SD6DTH
8" - martelo de SD8 DTH
10" - martelo de SD10 DTH
12" - martelo de SD12 DTH
Martelo da série DTH da série do SD (SD4 SD5 SD6 SD8 SD10 SD12) sem estrutura e especificação da válvula de aspiração:
Descrição | Peso (quilograma) | |||||
SD4 | SD5 | SD6 | SD8 | SD10 | SD12 | |
sub 1.Top | 6,50 | 13,70 | 20,00 | 34,00 | 59,00 | 70,00 |
2. Anel-O do sub superior | 0,01 | 0,015 | 0,015 | 0,015 | 0,03 | 0,04 |
anel 3.Breakout | - | - | - | 0,30 | 0,50 | 0,80 |
válvula 4.Check | 0,35 | 0,70 | 0,70 | 1,20 | 1,40 | 2,00 |
5. Mola | 0,05 | 0,10 | 0,10 | 0,10 | 0,30 | 0,10 |
6. Distribuidor do ar | 1,50 | 2,00 | 3,50 | 6,00 | 10,50 | 16,00 |
7. Cilindro interno | 2,10 | 2,80 | 4,20 | 6,50 | 12,50 | 25,00 |
8. Pistão | 8,50 | 15,00 | 23,00 | 42,50 | 77,00 | 113,00 |
9. Cilindro externo | 15,30 | 24,00 | 28,00 | 59,00 | 110,00 | 175,00 |
10. Luva do guia | 1,30 | 2,60 | 2,50 | 6,00 | 11,50 | 25,00 |
11. Anel-O do anel da parada | 0,005 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
12. Pare o anel | 0,20 | 0,50 | 0,50 | 1,20 | 1,50 | 4,50 |
13. Anel da fuga | - | - | - | 0,30 | 0,50 | 0,80 |
14. Conduza o mandril | 4,00 | 7,50 | 7,50 | 16,00 | 31,50 | 48,00 |
15. Bocado de broca | 9,80 | 16,00 | 27,00 | 37,00 | 108,00 | 165,00 |
Martelo da série DTH do SD (SD4 SD5 SD6 SD8 SD10 SD12) - sem válvula de aspiração
Parâmetro técnico
Dados técnicos | ||||||
Modelo | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
Comprimento (sem bocado) | 1012mm | 1090mm | 1182mm | 1330mm | 1525mm | 1860mm |
Peso (sem bocado) | 40.00kg | 70.00kg | 90.00kg | 174.00kg | 316.00kg | 480.00kg |
Diâmetro externo | φ99mm | φ126mm | φ146mm | φ180mm, φ185mm | φ226mm | φ275mm |
Pata do bocado | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
Escala do furo | φ110 - φ135mm | φ155- φ190mm | φ155 - φ203mm | φ195 - φ254mm | φ254 - φ311mm | φ305 - φ445mm |
Linha da conexão | API 2 3/8" registro | API 2 3/8" registro, registro do API 3 1/2 '', API 2 7/8" registro | Registro do API 3 1/2 '' | Registro do API 4 1/2 '' | API 6 5/8" registro | API 6 5/8" registro |
Pressão de funcionamento | 1.2 - 2,0 Mpa | 1.3 - 2,3 Mpa | 1.5 - 2,5 Mpa | 1.5 - 3,0 Mpa | 2.0 - 3,5 Mpa | 2.0 - 3,5 Mpa |
Taxa do impacto na barra 17 | 30HZ | 28HZ | 25HZ | 22HZ | 20HZ | 20HZ |
Velocidade de rotação recomendada | 25 - 40 r/min | 20 - 35 r/min | 20 - 30 r/min | 15 - 25 r/min | 20 - 35 r/min | 15 - 25 r/min |
Consumo do ar | 1.0Mpa: ³/minuto de 6 m | 1.0Mpa: ³/minuto de 7 m | 1.0Mpa: ³/minuto de 9 m | 1.0Mpa: ³/minuto de 12 m | 15 - 25 r/min | 1.0Mpa: ³/minuto de 28 m |
1.8Mpa: ³/minuto de 9 m | 1.8Mpa: ³/minuto de 14 m | 1.8Mpa: ³/minuto de 18 m | 1.8Mpa: ³/minuto de 22 m | 1.8Mpa: ³/minuto de 40 m | 1.8Mpa: ³/minuto de 50 m | |
2.4Mpa: ³/minuto de 14 m | 2.4Mpa: ³/minuto de 19 m | 2.4Mpa: ³/minuto de 26 m | 2.4Mpa: ³/minuto de 28 m | 2.4Mpa: ³/minuto de 65 m | 2.4Mpa: ³/minuto de 71 m |
As características de martelos altos da pressão de ar DTH sem válvula de aspiração:
É um tipo do martelo alto da pressão de ar DTH sem válvula de aspiração, e é nosso projeto mais novo. É igualmente um dos martelos os mais avançados de DTH no mundo.
Martelos altos da pressão de ar DTH sem vantagens da válvula de aspiração:
1. Fora do problema da fratura da válvula de aspiração e a expansão e a contração.
2. Consumo de mais baixa energia e frequência mais alta do impacto.
A velocidade da perfuração é 15-30% mais alto do que esse com válvula de aspiração.
3. Estrutura simples, manutenção segura das peças, do período de longa vida, a fácil e a barata.
4. Abaixe o ar e o consumo de petróleo. O consumo de petróleo é aproximadamente 10% mais baixo do que esse com válvula de aspiração.
Aplicações
Disponível para todas as condições de trabalho, elevado desempenho sobrecarregar dentro e projetos da perfuração do poço de água
As ferramentas de perfuração da rocha marcam MIROC®
A linha de produtos das ferramentas de perfuração da rocha de MIROC® por tecnologias de KSQ (Pequim) Co.Ltd é o resultado dos anos de engenharia, de fabricação da precisão, e de dedicação avançadas ao uso dos materiais de alta qualidade.
As ferramentas de perfuração da rocha de MIROC® são usadas por muitos profissionais da perfuração relativos à mineração, à construção, ao encapsulamento, e a quarrying projetos ao redor do mundo.
As ferramentas de perfuração da rocha de MIROC® incluem:
Empresa
"knowhow" técnico excepcional do Co. Ltd.provides das tecnologias de KSQ (Pequim) durante o processo de desenvolvimento, a produção, e a aplicação. A empresa adotou processos de manufatura avançados para assegurar as inserções de alta qualidade dos aços e do carboneto de tungstênio para seus acessórios da perfuração de rocha. Seus pessoais compreendem necessidades da perfuração dos clientes e têm as habilidades do serviço para recomendar as ferramentas de perfuração direitas para o trabalho.
Seus colaboradores experientes do produto podem igualmente criar ferramentas feitas sob encomenda. Além disso, a equipe de desenvolvimento da empresa introduz as ferramentas inovativas dos produtos todos os anos – que rigorosamente são testadas no campo e provadas executar além das expectativas da indústria.
