Lugar de origem: | CHINA |
Marca: | MIROC DTH Drilling Tools |
Certificação: | API |
Número do modelo: | Martelo reverso da circulação DTH |
Quantidade de ordem mínima: | Martelo reverso da circulação DTH de 1 parte |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Caixa de madeira |
Tempo de entrega: | 10-15 dias |
Habilidade da fonte: | 20000 partes pelo mês |
Nome do produto: | Martelo de RE004 RC | Série: | Martelo da série DTH |
---|---|---|---|
Tamanho: | 111mm - 127mm | Tipo: | Martelo de RC |
Uso: | Encapsulamento, mineração, Quarrying, poço de água | Cor: | Etc. verde, preto, alaranjado, azul, dourado. |
Realçar: | Martelo da recuperação RC da amostra do centro,3,5 martelo do rc de Remet |
Recuperação da amostra do centro 3,5"/4" Remet ou 4" martelo de Metzke RE004 RC
Introdução de R.C. Drilling
R.C.drilling, referido tão do " a recuperação da amostra centro” ou” a perfuração dupla da parede”, emprega uma tubulação dupla da parede onde o meio de furo, ar normalmente de alta pressão. É passado entre o exterior e as câmaras de ar para baixo à cara do bocado de furo onde é retornada acima do tubo do centro junto com o corte de amostra pelo bocado de broca.
O uso e as vantagens do R.C. DTH Martelo
I) Nenhuma contaminação
R.C. System recolhe a amostra através dos furos da recuperação face ao bocado de broca imediatamente como os cortes ou a amostra é formada. A amostra furada não tem que viajar o comprimento do martelo onde a contaminação e a perda de amostra ocorrem.
2) Produção mais alta
Em condições de terra quebradas e fraturadas, o R.C.will frequentemente para fora para executar o martelo convencional em termos das taxas de penetração.
3) Amostra seca
Mesmo em determinada água que carrega estratos, é ainda possível recolher uma amostra seca porque os cortes (amostra) são recolhidos enquanto são formados através da cara da broca
4) Recuperação mais alta da amostra
Porque a amostra é recolhida através da cara do bocado de broca de e não há nenhuma perda de amostra ao furar através de terra quebrada ou fraturada. E desde que o bocado combinou ao tamanho do mandril, há um desvio muito pequeno da amostra e as taxas de recuperação de até 98% são geralmente realizáveis.
Especificação reversa dos martelos da circulação:
4" martelo de RC | Descrição do artigo | Peso (quilogramas) | Número da peça |
Assy Remet secundária superior 3,5" | |||
1 grampo de retenção do sub superior | 0,03 | 004-R3.5-01 | |
Anel-O 2 da tela x3 do adaptador | 0,02 | 004-R3.5-02 | |
Tela de 3 adaptadores | 0,85 | 004-R3.5-03 | |
Anel-O 4 da tela x2 do adaptador | 0,02 | 004-R3.5-04 | |
Sub 5 superior | 8,45 | 004-R3.5-05 | |
Parte superior Assy Remet secundária de B 4" | |||
1 grampo de retenção do sub superior | 0,03 | 004-R4-01 | |
Anel-O 2 da tela x2 do adaptador | 0,02 | 004-R4-02 | |
Tela de 3 adaptadores | 1,05 | 004-R4-03 | |
Anel-O 4 da tela x2 do adaptador | 0,02 | 004-R4-04 | |
Sub 5 superior | 7,80 | 004-R4-05 | |
Parte superior Assy Metzke secundária de C 4" | |||
1 grampo de retenção do sub superior | 0,03 | 004-M4-01 | |
Tela de 2 adaptadores | 0,85 | 004-M4-02 | |
Anel-O 3 da tela x2 do adaptador | 0,02 | 004-M4-03 | |
Sub 4 superior | 7,60 | 004-M4-04 | |
Lista de peças | |||
Atuador 6 | 0,55 | 004--05 | |
Anel de 7 Y do atuador x1 | 0,02 | 004--06 | |
Mola 8 | 0,06 | 004--07 | |
Parte superior do tubo de 9 amostras | 1,10 | 004--08 | |
Anel-O 10 do tubo x2 da amostra | 0,02 | 004--09 | |
Anel-O 11 do tubo x1 da amostra | 0,02 | 004--10 | |
Tubo de 12 amostras | 2,65 | 004--11 | |
Amortecedor de 13 Compressoin | 0,20 | 004--12 | |
Distribuidor do ar 14 | 1,85 | 004--13 | |
Anel-O 15 do distribuidor x1 do ar | 0,02 | 004--14 | |
Cilindro 16 interno | 2,45 | 004--15 | |
Pistão 17 | 10,45 | 004--16 | |
Caixa de 18 pistões | 17,85 | 004--17 | |
Sub da movimentação de 19 Bush | 1,75 | 004--18 | |
Anel de retenção de 20 bocados | 0,30 | 004--19 | |
Anel-O 21 do anel de retenção mordido X1 | 0,02 | 004--20 | |
Saia 22 | 1,02 | 004--22 | |
Sub de 23 movimentações | 3,05 | 004--23 | |
24 bocados de broca | 004--24 |
Parâmetros técnicos do martelo de RE004 RC
Comprimento (sem bocado) | Peso (sem bocado) | Diâmetro externo (milímetros) |
1252mm | 52.8kg | 107mm |
Pressão de funcionamento | Barra de Rate At 17 do impacto | Velocidade recomendada |
1.5-3.5 Mpa | 40Hz | 25-40rpm |
Mordeu a pata | Escala do furo | Linha da conexão (tubulação superior da secundário-broca) |
RE004 | 100mm-110mm |
3,5" /4” Remet 4" Metzke |
Consumo do ar da referência (³ /min de m) | ||
1,7 Mpa | 2,4 Mpa | 3,0 Mpa |
³ /min de 12 m | ³ /min de 17 m | ³ /min de 20 m |
Aplicações
1. Mina e pedreira
2. construção de estradas para a perfuração e o trabalho de sopro
3. perfuração do poço de água
4. proteção da inclinação
princípio de funcionamento

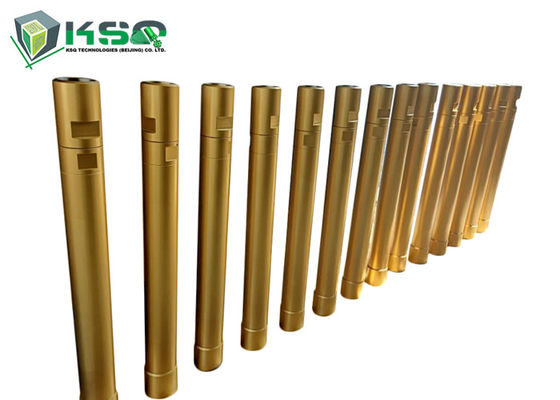

Imagens
Informações da empresa
Co. Ltd. das tecnologias de KSQ (Pequim) tem a experiência e o "knowhow" significativos na fonte dos materiais, dos componentes, dos bens terminados, projetados especialmente/equipamento projetado, e dos serviços de China. A empresa abastece ao meio aos clientes da grande escala que estão fazendo projetos e expansão do capital, assim como às empresas que exigem o apoio com produtos consumíveis, manutenção, e operações do reparo.
