Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | Aço, aço 40Cr | Capacidade: | >200KN |
|---|---|---|---|
| Tipo: | Âncora da perfuração do auto | Diâmetro: | 25mm-130mm |
| cor: | baseado em clientes | Comprimento: | 1m-8m |
| Realçar: | parafusos da perfuração do auto,Parafusos de âncora de aço |
||

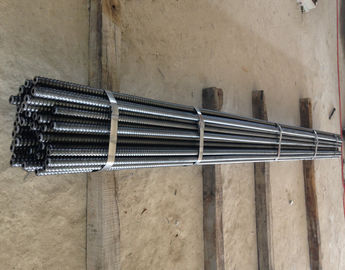

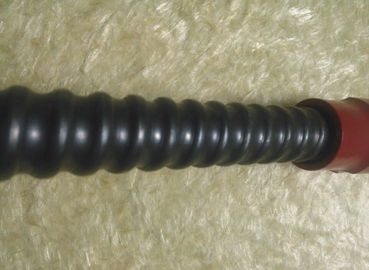

Reforce o aço da estrutura do parafuso de âncora R32N da perfuração do auto/liga de R38N
Parafuso de âncora

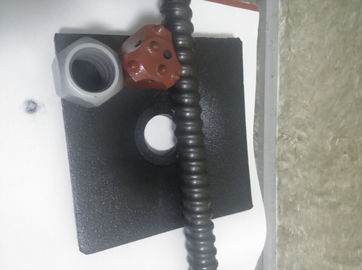

O parafuso de âncora significa uma haste que transfira as estruturas ou a carga geotécnical a uma rocha estável

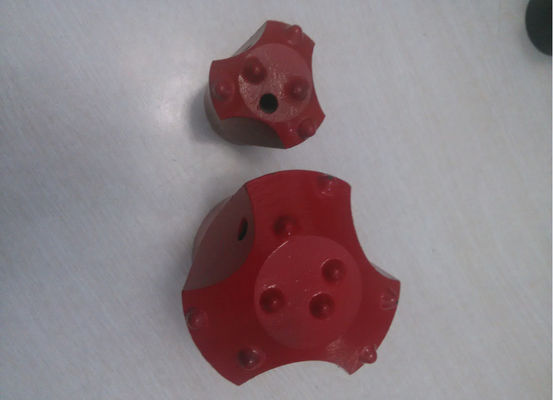

formações, consiste na haste, bocado de broca, acoplamento, placa, rebocando o bujão e a porca. Foi
amplamente utilizado em tunnling, na minar, em estabilização da inclinação, em tratamento dos tunneldiseases e no apoiar do telhado
dos undergroundworks. É para (argila, areia etc. quebradiço) a haste à terra fraca da âncora da cavidade é feito de
tubo sem emenda com de grande resistência.
Características do parafuso de âncora grounting oco
• Particularmente apropriado para circunstâncias à terra difíceis.
• Uma taxa alta da instalação desde a perfuração, colocando e rebocando pode ser executada em uma única operação.
• O sistema da perfuração do auto elimina a exigência para uma perfuração encaixotada.
• A instalação com perfuração simultânea e reboco possível.
• A instalação fácil em todos os sentidos, também para cima.
• Apropriado para trabalhar em espaço limitado, altura e nas áreas do acesso difícil.
• Cargo simples que reboca o sistema. • galvanização Quente-mergulhada para a proteção de corrosão
Aplicações na escavação de um túnel & na engenharia à terra
• Parafusamento radial
• Estabilização da inclinação
• Forepoling
• Micro pilha da injeção
• Estabilização da cara
• Âncora provisória do apoio
• Preparação portal
• Pregar do solo
Descrição do parafuso de âncora da Auto-Perfuração
|
|
||||||||
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
Diâmetro exterior (milímetros) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
|
Diâmetro interno (milímetro) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
|
Capacidade de carga final (kN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
|
Capacidade de carga do rendimento (kN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
|
Resistência à tracção, Rm (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Força de rendimento, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
Peso (Kg/m) |
2,3 |
3,2 |
3,6 |
5,5 |
6,5 |
8,0 |
16,0 |
19,7 |
|
Tipo da linha (da mão esquerda) |
ISO10208 |
ISO1720 |
Padrão do MAI T76 |
|||||
|
Categoria de aço |
EN10083-1 (aço da estrutura da liga) |
|||||||
|
Comparado ao aço carbono, o aço da estrutura da liga tem a capacidade anticorrosiva alta e mecânico alto. |
||||||||
| Barra da âncora | T40/20 | T40/16 |
| Diâmetro exterior (milímetros) | 40 | 40 |
| Diâmetro interno (milímetro) | 20 | 16 |
| Área de seção transversal (² do milímetro) | 713 | 910 |
| Carga final (kN) | 540 | 660 |
| Carga do rendimento (kN) | 430 | 525 |
| Peso (kg/m) | 5,6 | 7,15 |
| Tipo da linha | Standard internacional de T | |
| Linha (mão esquerda de /right) | Esquerdo ou direito | |
| Comprimento (m) | (1) x2, x3, x4, x5, x6 | |
Dados de Technial do parafuso de âncora da T-Linha
|
Tipo da barra |
Diâmetro exterior (milímetro) |
Diâmetro interno (milímetro) |
De seção transversal (mm2) |
Carga final KN |
Ponto de rendimento KN |
Peso (kg/m) |
Linha deixada Righthand |
|
30/11 |
30 |
11 |
446 |
320 |
260 |
3,3 |
Elevador ou direito |
|
30/14 |
30 |
14 |
395 |
260 |
220 |
2,9 |
Elevador ou direito |
|
30/16 |
30 |
16 |
382 |
220 |
180 |
2,7 |
Elevador ou direito |
|
40/16 |
40 |
16 |
879 |
660 |
525 |
7,0 |
Elevador ou direito |
|
40/20 |
40 |
20 |
726 |
539 |
430 |
5,6 |
Elevador ou direito |
|
52/26 |
52 |
26 |
1337 |
929 |
730 |
10,0 |
Elevador ou direito |
|
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12,3 |
Elevador ou direito |
|
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11,1 |
Elevador ou direito |
|
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17,8 |
Elevador ou direito |
