Detalhes do produto:
Condições de Pagamento e Envio:
|
| Cor:: | Amarelo | Tipo:: | Descarregamento líquido automático |
|---|---|---|---|
| Área de filtro:: | ³ de 2m ao ³ de 9m | Quantidade de placa:: | 1 círculo a 4 círculos |
| Diâmetro exterior da placa: | 1510mm | ||
| Realçar: | filtro de disco cerâmico,filtro de disco do vácuo |
||
Aplicação:

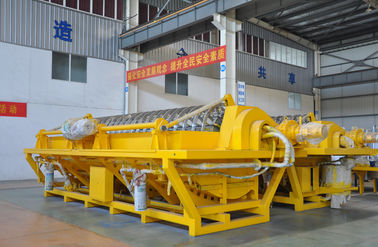

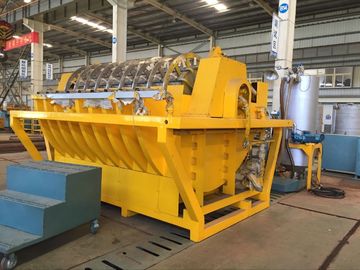

O sistema cerâmico do filtro do vácuo da série do TT é usado extensivamente no setor mineiro para separar líquidos dos sólidos para finalidades de secagem. O princípio da operação e da construção é similar a um filtro de disco convencional exceto o meio de filtro é substituído pelos discos cerâmicos finamente porosos, fornecendo a resistência a quase todos os produtos químicos e tendo uma vida operacional longa. A série do TT é projetada e fabricada baseado em exigências específicas por clientes.
Especificações de detalhe:
Sistemas pequenos da capacidade de 2m2 ~ área da filtragem 9m2
| Modelo | TT-2 | TT-4 | TT-6 | TT-8 | TT3C-9 | ||||
| Especificação (N m2) | 2m2 | 2m2 | 2m2 | 2m2 | |||||
| Maneira de descarregamento líquida | Descarregamento líquido automático | Drenagem da bomba do filtro | Descarregamento líquido automático | Drenagem da bomba do filtro | Descarregamento líquido automático | Drenagem da bomba do filtro | Descarregamento líquido automático | Drenagem da bomba do filtro | Descarregamento líquido automático |
| Tamanho L×W×H (milímetros) | 2300×2480×2100 | 2300×2480×2100 | 2460×2480×2100 | 2460×2480×2100 | 2710×2480×2100 | 2710×2480×2100 | 2960×2780×2100 | 2960×2780×2100 | 2900×2850×2450 |
| Diâmetro exterior da placa (milímetros) | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | φ1920 |
| Área de filtro (㎡) | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 9 |
| Quantidade de placa (círculo) | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 3 |
| Quantidade de cerâmico | 12 | 12 | 24 | 24 | 36 | 36 | 48 | 48 | 3 |
| Peso total (t) | 1,8 | 1,8 | 2 | 2 | 2,5 | 2,5 | 3 | 3 | 36 |
| Peso máximo da revisão (t) | 0,5 | 0,5 | 0,55 | 0,55 | 0,65 | 0,65 | 0,75 | 0,75 | 4 |
| Volume do tanque (m3) | 0,7 | 0,7 | 0,85 | 0,85 | 1,1 | 1,1 | 1,3 | 1,3 | 1 |
| Poder instalado (quilowatts) | 6,35 | 7,9 | 7,4 | 8,95 | 7,7 | 9,25 | 8,8 | 10,35 | 1,1 |
| Poder de trabalho máximo (quilowatts) | 5,85 | 7,4 | 6,6 | 8,15 | 6,6 | 8,15 | 7,4 | 8,95 | 8 |
| Poder da velocidade do eixo | 0,75 | 0,75 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 6,6 |
| Poder de agitar a velocidade | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 3 | 1,5 |
| Poder do vácuo | 1.45×2 | 1,45 | 1.45×2 | 1,45 | 1.45×2 | 1,45 | 1.45×2 | 1,45 | 2,2 |
| Powere da circulação | 3 | 3 | 3 | 3 | 1.45×2 | ||||
| Poder da bomba do volume controlado (quilowatts) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Poder de ultrassônico (quilowatts) | 0,3 | 0,3 | 0,6 | 0,6 | 0,9 | 0,9 | 1,2 | 1,2 | 1,2 |
|
dosagem de 98% do ácido nítrico (kg/d) |
1,8 | 1,8 | 3,6 | 3,6 | 5,4 | 5,4 | 7,2 | 7,2 | 16,2 |
| Agua potável (m3/h) | 0,36 | 0,36 | 0,72 | 0,72 | 1,08 | 1,08 | 1,44 | 1,44 | 38,88 |
| Pressão da entrada da agua potável (Mpa) | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 |
| Consumo de água da produção (m3/d) | 4,2 | 4,2 | 5,1 | 5,1 | 6,6 | 6,6 | 7,8 | 7,8 | 6,6 |
| Pressão da entrada da água da produção | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,35 ~ 0,5 |
| Volume de ar para o gás que lava (m3/min) | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,36 |
| Gás do controle da válvula | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,7 |
| Pressão de entrada do ar (Mpa) | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,5 ~ 1,5 |
| Velocidade principal do eixo (r/min) | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 12 ~ 20 |
| Velocidade do agitador (r/min) | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | |
As peças proveem:
Tambor da desidratação:
Tambor ácido diluído:
Embalagem das peças sobresselentes:
Pessoa de Contato: Mr. Yingkai Zhang
Telefone: +86 18501231988
