Casa ProdutosFiltro de vácuo cerâmico

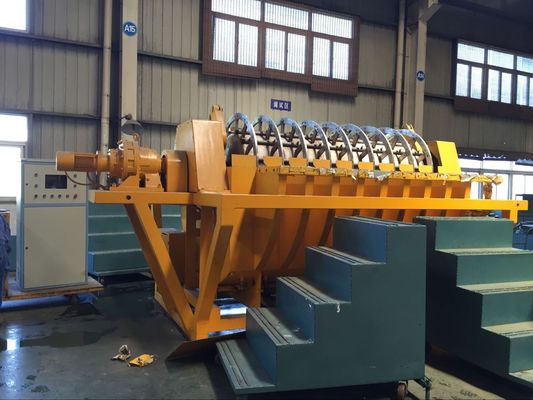

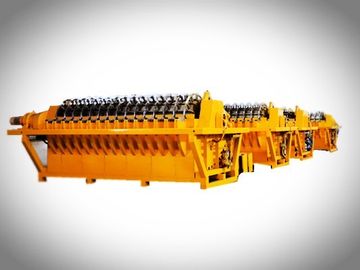

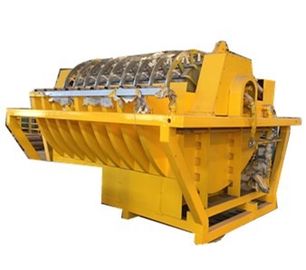

As séries do TT separam líquidos do equipamento dos sólidos em filtros de vácuo do disco da planta da flutuação da mineração

As séries do TT separam líquidos do equipamento dos sólidos em filtros de vácuo do disco da planta da flutuação da mineração

    • TT Series Separate Liquids From Solids Equipment In Mining Flotation Plant Disc Vacuum Filters
    • TT Series Separate Liquids From Solids Equipment In Mining Flotation Plant Disc Vacuum Filters
    • TT Series Separate Liquids From Solids Equipment In Mining Flotation Plant Disc Vacuum Filters
  • TT Series Separate Liquids From Solids Equipment In Mining Flotation Plant Disc Vacuum Filters

    Detalhes do produto:

    Lugar de origem: China
    Marca: MIROC
    Certificação: ISO 9001
    Número do modelo: Sistema cerâmico da filtragem do vácuo da série do TT

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1 conjunto
    Preço: USD 1000 - USD30000
    Detalhes da embalagem: Caixas do ferro
    Tempo de entrega: 45 dias - 60 dias
    Termos de pagamento: T/T, L/C, D/A, D/P, Western Union, MoneyGram
    Habilidade da fonte: 30 conjuntos por mês
    Entre em contacto agora
    Descrição de produto detalhada
    Cor:: Amarelo Tipo:: Descarregamento automático do líquido
    Área de filtro:: ³ de 2m ao ³ de 120m Quantidade de placa:: 1 círculo a 20 círculos
    Diâmetro exterior da placa: 1510mm, 1920mm, 2182mm, 2215mm, 2360mm



    Aplicação:



    O sistema cerâmico do filtro do vácuo da série do TT é usado extensivamente no setor mineiro para separar líquidos dos sólidos para finalidades de secagem. O princípio da operação e da construção é similar a um filtro de disco convencional a não ser que o meio de filtro seja substituído pelos discos cerâmicos finamente porosos, fornecendo a resistência a quase todos os produtos químicos e tendo uma vida operacional longa. A série do TT é projetada e fabricada baseado em exigências específicas por clientes.





    Características:



    1. Área de filtração de 6 medidores cúbicos até 120 medidores cúbicos
    2. grau do vácuo alto, baixa umidade no bolo formado
    3. precisão alta da filtragem, consumo de baixa < 50ppm=""> energia contínuo da filtragem 4.
    5. baixas despesas
    6. sistema opcional da limpeza do bolo de filtro
    7. alto nível da automatização
    8. estrutura compacta para minimizar o espaço exigido e a manutenção conveniente
    9. o sistema de drenagem avançado assegura a aplicação em toda a circunstância running

    Automatização nas funções especiais disponíveis mediante solicitação.







    Especificações de detalhe:



    Sistemas pequenos da capacidade de 2m2 ~ área da filtragem 9m2

    Modelo TT-2 TT-4 TT-6 TT-8 TT3C-9
    Especificação (N m2) 2m2 2m2 2m2 2m2
    Maneira de descarregamento líquida Descarregamento automático do líquido Drenagem da bomba do filtro Descarregamento automático do líquido Drenagem da bomba do filtro Descarregamento automático do líquido Drenagem da bomba do filtro Descarregamento automático do líquido Drenagem da bomba do filtro Descarregamento automático do líquido
    Tamanho L×W×H (milímetro) 2300×2480×2100 2300×2480×2100 2460×2480×2100 2460×2480×2100 2710×2480×2100 2710×2480×2100 2960×2780×2100 2960×2780×2100 2900×2850×2450
    Diâmetro exterior da placa (milímetro) 1510 1510 1510 1510 1510 1510 1510 1510 φ1920
    Área de filtro () 2 2 4 4 6 6 8 8 9
    Quantidade de placa (círculo) 1 1 2 2 3 3 4 4 3
    Quantidade de cerâmico 12 12 24 24 36 36 48 48 3
    Peso total (t) 1,8 1,8 2 2 2,5 2,5 3 3 36
    Peso máximo da revisão (t) 0,5 0,5 0,55 0,55 0,65 0,65 0,75 0,75 4
    Volume do tanque (m3) 0,7 0,7 0,85 0,85 1,1 1,1 1,3 1,3 1
    Poder instalado (quilowatt) 6,35 7,9 7,4 8,95 7,7 9,25 8,8 10,35 1,1
    Poder de trabalho máximo (quilowatt) 5,85 7,4 6,6 8,15 6,6 8,15 7,4 8,95 8
    Poder da velocidade do eixo 0,75 0,75 1,5 1,5 1,5 1,5 1,5 1,5 6,6
    Poder de agitar a velocidade 2,2 2,2 2,2 2,2 2,2 2,2 3 3 1,5
    Poder do vácuo 1.45×2 1,45 1.45×2 1,45 1.45×2 1,45 1.45×2 1,45 2,2
    Powere da circulação   3   3   3   3 1.45×2
    Poder da bomba do volume controlado (quilowatt) 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2
    Poder de ultrassônico (quilowatt) 0,3 0,3 0,6 0,6 0,9 0,9 1,2 1,2 1,2

    dosagem de 98% do ácido nítrico

    (kg/d)

    1,8 1,8 3,6 3,6 5,4 5,4 7,2 7,2 16,2
    Agua potável (m3/h) 0,36 0,36 0,72 0,72 1,08 1,08 1,44 1,44 38,88
    Pressão da entrada da agua potável (Mpa) 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5
    Consumo de água da produção (m3/d) 4,2 4,2 5,1 5,1 6,6 6,6 7,8 7,8 6,6
    Pressão da entrada da água da produção 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,35 ~ 0,5
    Volume de ar para o gás que lava (m3/min) 0,67 0,67 0,67 0,67 0,67 0,67 0,67 0,67 0,36
    Gás do controle da válvula 0,36 0,36 0,36 0,36 0,36 0,36 0,36 0,36 0,7
    Pressão de entrada do ar (Mpa) 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,5 ~ 1,5
    Velocidade principal do eixo (r/min) 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 12 ~ 20
    Velocidade do agitador (r/min) 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20





    Sistemas pequenos da capacidade de 10m2 ~ área da filtragem 18m2

    Modelo TT-10 TT-12 TT-15 TT-18
    Especificação (N m2) 2m2 3m2 3m2 3m2
    Maneira de descarregamento líquida Descarregamento automático do líquido Drenagem da bomba do filtro Descarregamento automático do líquido Drenagem da bomba do filtro Descarregamento automático do líquido Drenagem da bomba do filtro Descarregamento automático do líquido Drenagem da bomba do filtro
    Tamanho L×W×H (milímetro) 3210×2780×2100 3210×2780×2100 3200×3080×2450 3200×3080×2450 4300×3100×2490 4300×3100×2490 4600×3100×2490 4600×3100×2490
    Diâmetro exterior da placa (milímetro) 1510 1510 φ1920 φ1920 φ1920 φ1920 φ1920 φ1920
    Área de filtro () 10 10 12 12 15 15 18 18
    Quantidade de placa (círculo) 5 5 4 4 5 5 6 6
    Quantidade de cerâmico 60 60 48 48 60 60 72 72
    Peso total (t) 3,5 3,5 5 5 5,5 5,5 6 6
    Peso máximo da revisão (t) 0,85 0,85 1,2 1,2 1,4 1,4 1,5 1,5
    Volume do tanque (m3) 1,55 1,55 1,5 1,5 2 2 2,6 2,6
    Poder instalado (quilowatt) 9,1 10,65 9,2 10,75 12,1 15,25 12,5 15,65
    Poder de trabalho máximo (quilowatt) 7,4 8,95 7,4 8,95 9,9 13,05 9,9 13,05
    Poder da velocidade do eixo 1,5 1,5 1,5 1,5 2,2 2,2 2,2 2,2
    Poder de agitar a velocidade 3 3 3 3 3 3 3 3
    Poder do vácuo 1.45×2 1,45 1.45×2 1,45 2.35×2 2,35 2.35×2 2,35
    Powere da circulação   3   3   5,5   5,5
    Poder da bomba do volume controlado (quilowatt) 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2
    Poder de ultrassônico (quilowatt) 1,5 1,5 1,6 1,6 2 2 2,4 2,4

    dosagem de 98% do ácido nítrico

    (kg/d)

    9 9 10,8 10,8 13,5 13,5 16,2 16,2
    Agua potável (m3/h) 1,8 1,8 2,16 2,16 2,7 2,7 3,24 3,24
    Pressão da entrada da agua potável (Mpa) 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5
    Consumo de água da produção (m3/d) 9,3 9,3 9 9 12 12 15,6 15,6
    Pressão da entrada da água da produção 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7
    Volume de ar para o gás que lava (m3/min) 0,67 0,67 1 1 1 1 1 1
    Gás do controle da válvula 0,36 0,36 0,36 0,36 0,36 0,36 0,36 0,36
    Pressão de entrada do ar (Mpa) 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7
    Velocidade principal do eixo (r/min) 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5
    Velocidade do agitador (r/min) 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20







    Referência das peças:



    Tambor da desidratação:

    As séries do TT separam líquidos do equipamento dos sólidos em filtros de vácuo do disco da planta da flutuação da mineração



    Embalagem da caixa do ferro:

    As séries do TT separam líquidos do equipamento dos sólidos em filtros de vácuo do disco da planta da flutuação da mineração



    Embalagem das peças sobresselentes:



    As séries do TT separam líquidos do equipamento dos sólidos em filtros de vácuo do disco da planta da flutuação da mineração
