| Lugar de origem: | China |
| Marca: | MIROC |
| Certificação: | API |
| Número do modelo: | Martelo de DTH |
| Quantidade de ordem mínima: | Martelo de 1 parte DTH |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa ou caixa de madeira |
| Tempo de entrega: | 25 dias |
| Habilidade da fonte: | 20000 partes pelo mês |
| Nome: | Martelo de M40A DTH | Série: | CIR, BR, BOBINA, DHD, MISSÃO, QL, SD, NUMA |
|---|---|---|---|
| Tamanho: | 4" | Tipo: | Com válvula de aspiração, nenhuma válvula de aspiração |
| Uso: | Encapsulamento, mineração, Quarrying, poço de água | Cor: | Verde, preto, alaranjado, azul, dourado |
| Realçar: | martelo de 110mm DTH,martelo de 135mm DTH,Martelo do furo de explosão DTH da mina |
||
O furo de explosão Drillig da mina Φ110-Φ135mm fura o martelo da escala M40A DTH
Em martelos de DTH, o bocado de perfuração da rocha é uma continuação da pata, que as greves do pistão da broca de rocha diretamente. Desde que o pistão está no contato direto com o bocado de broca, pouca energia é perdida. Isto dá DTH martela uma taxa de penetração quase constante apesar do comprimento do furo.
Informação básica
| Estrutura de produto | Artigos | Peças de substituição |
 |
1 | Sub superior |
| 2 | Anel-O do sub superior | |
| 3 | Anel da fuga | |
| 4 | Válvula de verificação | |
| 5 | Mola | |
| 6 | Amortecedor da compressão | |
| 7 | Distribuidor do ar | |
| 8 | Cilindro interno | |
| 9 | Pistão | |
| 10 | Cilindro externo | |
| 11 | Luva do guia | |
| 12 | Anel-O do anel da parada | |
| 13 | Anel da parada | |
| 14 | Anel da fuga | |
| 15 | Pedaço da movimentação | |
| 16 | Bocado de broca |
| MARTELO ALTO da PRESSÃO de AR Mission40 DTH | |
| Comprimento sem bocado | 1005mm |
| Linha secundária superior | API 2 3/8" CAIXA DO REGISTRO |
| Diâmetro externo | 99 milímetros |
| Peso (sem bocado) | 40 quilogramas |
| Mordeu o diâmetro | 110-135mm |
| Presure de trabalho | 1.2-2.0 Mpa |
| Consumo do ar | 25-40 ³ /min de m |
| Mordeu a pata | Mission40 |
Especificação do MARTELO de 4 POLEGADAS
Martelo QL40
| Diâmetro de furo (milímetros) | Comprimento do martelo (milímetros) | Diâmetro externo (milímetros) | Peso (quilogramas) | ||||
| φ110-φ135 | 1097 (sem bocado) | 99 | 41 (sem bocado) | ||||
| Pressão de funcionamento (Mpa) | Consumo do ar (³ /min de m) | ||||||
| 1.2-2.0 | 1.0Mpa: ³ /min de 6m | 1.8Mpa: 10m ³ /min | 2.4Mpa: ³ /min de 15m | ||||
| Taxa do impacto na barra 17 | Conexão Rod Thread | Velocidade de rotação recomendada | Mordeu a pata | ||||
| 27HZ | Registro do API 2-3/8” | 25-40 r/min. | QL40 | ||||
Especificação do martelo DHD340
| Diâmetro de furo (milímetros) | Comprimento do martelo (milímetros) | Diâmetro externo (milímetros) | Peso (quilogramas) | ||||
| φ108-φ130 | 881 (sem bocado) | φ99 | 38 | ||||
| Pressão de funcionamento (barra) | Consumo do ar (³ /min de m) | ||||||
| 8.0-30.0 | 10bar: 5 | 18bar: 10,2 | 24bar: 15 | ||||
| Conexão Rod Thread | Mordeu a pata | ||||||
| Registro do API 2-3/8” | DHD340A (com válvula de aspiração) | ||||||
MARTELO DE KSQ DTH
|
Tipo
|
Modelo
|
Comprimento
(milímetro)
|
Peso
(quilograma)
|
Diâmetro externo (milímetros)
|
Escala do furo
(milímetro)
|
|
3,5 polegadas
|
DHD3.5
|
930
|
25
|
Φ82
|
Φ90-110
|
|
4 polegadas
|
DHD340
|
1030
|
39
|
Φ99
|
Φ110-135
|
|
SD4
|
1084
|
40,5
|
Φ99
|
||
|
QL40
|
1097
|
41
|
Φ99
|
||
|
Mission40
|
1005
|
40
|
Φ99
|
||
|
5 polegadas
|
DHD350
|
1214
|
76,5
|
Φ125
|
Φ135-155
|
|
SD5
|
1175
|
72,5
|
Φ125
|
||
|
QL50
|
1147
|
73
|
Φ125
|
||
|
Mission50
|
1110
|
68,5
|
Φ125
|
||
|
6 polegadas
|
DHD360
|
1248
|
100
|
Φ142
|
Φ155-190
|
|
SD6
|
1261
|
100
|
Φ142
|
||
|
QL60
|
1212
|
95
|
Φ146
|
||
|
Mission60
|
1161
|
90
|
Φ146
|
||
|
8 polegadas
|
D85
|
1492
|
188
|
Φ180
|
Φ195-254
|
|
SD8
|
1463
|
192
|
Φ180
|
||
|
QL80
|
1465
|
182
|
Φ180
|
||
|
Mission80
|
1338
|
176
|
Φ180
|
||
|
10 polegadas
|
SD10
|
1502
|
290
|
Φ226
|
Φ254-311
|
|
NUMA100
|
1510
|
288
|
Φ226
|
||
|
12 polegadas
|
DHD1120
|
Todos podem ser projetados de acordo com seus pedidos!
|
|||
|
Numa120
|
|||||
|
Numa 125
|
|||||

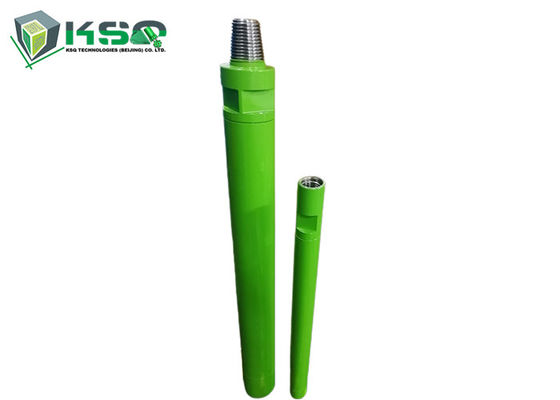

Fotos do martelo de M40A
Aplicações
• Mineração subterrânea
• Abaixo da perfuração de rocha do furo
Vantagens competitivas
• Distribuição de ar Valveless, mais segura.
• Projeto simples do pistão. Período de longa vida.
• Transferência de energia mais eficiente, velocidade de furo mais rápida, baixo consumo do ar e mais baixo consumo de petróleo.
• Menos peças internas, estrutura simples, menos falha e mais fácil manter.
• Fácil ao desmontado porque o sub superior, o mandril da movimentação e o cilindro externo são conectados perto as etapas múltiplas rosqueiam.
