Lugar de origem: | China |
Marca: | MIROC |
Certificação: | ISO |
Número do modelo: | Martelo de QL50 DTH |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | negotiation |
Detalhes da embalagem: | placa de madeira |
Tempo de entrega: | 25 dias |
Termos de pagamento: | T/T ou L/C |
Habilidade da fonte: | 20000 partes pelo mês |
Indústrias aplicáveis: | Energia & mineração | Material: | Aço carbono |
---|---|---|---|
Cor: | Verde ou personalizado | Aplicação: | Poço de água, mineração, Quarrying |
Nome: | Martelo de DTH | Uso: | Perfuração da perfuração |
Realçar: | martelo de alta pressão do dth ql50,martelo de alta pressão do dth da mineração subterrânea,ql50 abaixo do martelo do furo |

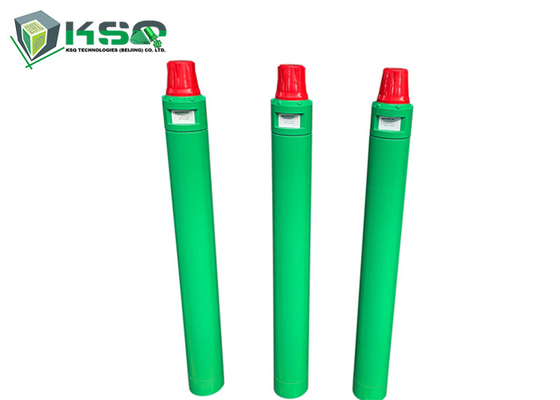

Alta pressão QL50 abaixo da perfuração do martelo do banco DTH da fuga da mineração subterrânea do martelo do furo
Descrição
Em martelos de DTH, o bocado de perfuração da rocha é uma continuação da pata, que as greves do pistão da broca de rocha diretamente. Desde que o pistão está no contato direto com o bocado de broca, pouca energia é perdida. Isto dá DTH martela uma taxa de penetração quase constante apesar do comprimento do furo.
• Pequeno aos diâmetros de furo do tamanho médio
• Trabalhos na baixa amplitude da pressão, capaz da perfuração rasa aos comprimentos médios do furo
Nome do produto | Martelo de DTH |
Material | Carboneto de Steel&Tungsten da liga |
Uso | Poço de mineração subterrânea, de água, mineração, pedreira etc. |
Cor | Green&Others |
Tratamento térmico | Recoza |
Série da pata | DHD, BOBINA, MISSÃO, SD, DHD, BR, QL, BR, CIR etc. |
Aplicação | construção pesada, perfuração do minério, mineração, petróleo e gás, pedreira |
Furo | 60-305mm |
Tamanho | 2/3/4/5/6/7/8/9/10/12/14 de polegada |
Vantagem | Elevado desempenho e preço de fábrica |
Aplicações
• Mineração subterrânea
• Operações do benching da pedreira
• Perfuração do poço de água
Vantagens competitivas
• Componentes principais do martelo fabricados do aço do nível superior e processados usando a maquinaria avançada e o tratamento térmico do CNC
Especificação
Distribuição de ar de 5" martelo sem válvula para utilizar o bocado com tubo de sopro | ||||
Estrutura de produto | Descrição da parte | Peso (quilogramas) | Número da peça | |
1 | Sub superior | 13,7 | QL50-01 | |
2 | Anel de “O” do sub superior | 0,015 | QL50-02 | |
3 | Anel da fuga | 0,15 | QL50-03 | |
4 | Válvula de verificação | 1 | QL50-04 | |
5 | Mola | 0,1 | QL50-05 | |
6 | Amortecedor da compressão | 0,1 | QL50-06 | |
7 | Distribuidor do ar | 3,5 | QL50-07 | |
8 | Cilindro interno | 4,2 | QL50-08 | |
9 | Pistão | 19 | QL50-09 | |
10 | Cilindro externo | 24,6 | QL50-10 | |
11 | Luva guiada | 0,9 | QL50-11 | |
12 | Anel de “O " do anel da parada | 0,01 | QL50-12 | |
13 | Anel da parada | 0,4 | QL50-13 | |
14 | Mandril da movimentação | 4,6 | QL50-14 | |
15 | Bocado de broca | QL50-15 | ||
Características de produtos: Martelo Valveless da distribuição de ar, mais sealability do reliableGood, nenhuma água e cortes participando no martelo no furo dos waterexists. Aplicação: Disponível para condições de trabalho do al, de capacidade elevada em sobrecarregar e projeto da perfuração do poço de água. |
Parâmetros técnicos |
|||||||
Comprimento (sem bocado) |
Peso (sem bocado) |
Diâmetro externo |
Mordeu a pata |
Escala do furo |
Linha da conexão (tubulação superior da secundário-broca) |
||
1156mm |
73.0kg |
φ125mm |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" Reg API 3 registro de 1/2” |
||
Pressão de funcionamento |
Taxa at17bar do impacto (referência) |
Velocidade recomendada |
A força da tração recomendou |
Consumo do ar da referência (³ /min de m) |
|||
14Bar |
17.2Bar |
20.7Bar |
24Bar |
||||
10-25Bar |
26Hz |
30-60rpm |
9.5kN |
12 |
15,4 |
18,7 |
22,3 |
Parâmetros técnicos dos bocados classificados |
||||||||||||
Forma principal |
Número da forma principal |
Diâmetro principal (milímetros) |
Número da peça. |
No. diâmetro do botão de x (milímetros) |
Ângulo do botão |
No. do diâmetro de nivelamento dos furos (milímetros) |
Peso (quilogramas) |
|||||
|
|
|
Botões do calibre |
Front Buttons |
||||||||
Cara lisa |
Cara convexa |
Cara côncava |
||||||||||
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15,1 |
|||
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15,3 |
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15,9 |
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15,8 |
|||
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16,4 |
|||
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16,2 |
Q: Como sobre as condições de entrega?
: Pagamento: T/T, L/C, Western Union, equilíbrio adiantado +70% de 30% do depósito antes da expedição.
Q. ordem mínima
: Quantidade: 1 parte.
Q.Transportation
: Por DHL/TNT/Fedex expresso, ar, mar, trem.
Q: Como sobre o desconto?
: O preço é baseado em produtos e em quantidade da ordem.
Q: Você aceita a ordem da amostra?
: Sim certo, contacte-nos por favor para detalhes.
Q: Como sobre seu serviço pós-venda?
: Como um fabricante, nós oferecemos promovemos o apoio de tecnologia para todos os problemas e perguntas. Além disso, nós aceitamos os bens do retorno ou
substitua para o problema da qualidade.
