Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo: | Bocado de broca, martelo do dth | Material: | Carboneto de tungstênio e aço de liga de grande resistência |
|---|---|---|---|
| Processamento: | Trituração do CNC e tratamento térmico proprietário | Série: | CIR, BR, BOBINA, DHD, MISSÃO, QL, SD, NUMA |
| cor: | Etc. verde, azul, dourado | Impacto/minuto: | 860-1510 |
| Pata do bocado: | RE054/RE040 | ||
| Realçar: | bocados de broca derrubados carboneto,bocados do martelo do dth |
||

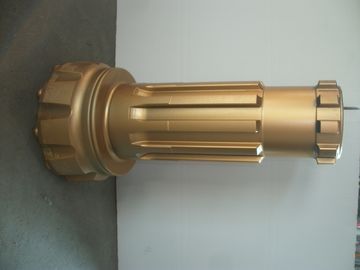

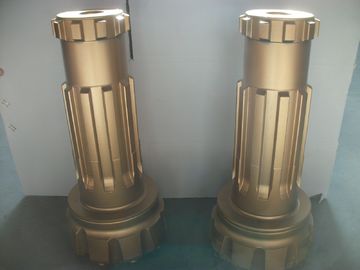

RE054/RE040 através do martelo reverso da circulação DTH para o poço de água/perfuração
Na perfuração de DTH, o bocado de perfuração da rocha é uma continuação da pata, que o pistão da broca de rocha golpeia diretamente. Desde que o pistão está no contacto directo com o bocado de broca, pouca energia é perdida. Isto dá DTH que fura uma taxa de penetração quase constante apesar do comprimento do furo.
Os bocados de DTH são emparelhados com seus martelos correspondentes (pelo diâmetro de furo da perfuração e pela configuração da ranhura). Os clientes podem personalizar seus bocados de DTH em várias maneiras, tais como a mudança do perfil da inserção do carboneto de tungstênio (esférico, balístico, etc.), do perfil da cara (cara, côncavo liso, convexo, etc.), e o nivelamento de furos.
• Meio aos grandes diâmetros da perfuração do tamanho
• Trabalhos na escala de alta pressão, capaz de furar comprimentos do furo profundo
Aplicações do bocado de DTH
• Mineração subterrânea
• Escavação de um túnel
• Operações do benching da pedreira
Vantagens competitivas
• Inserções do carboneto de tungstênio do nível superior
• Corpos do bocado fabricados do aço do nível superior e processados usando a maquinaria avançada e o tratamento térmico do CNC
Especificação de bocados de DTH
| 3" bocados de alta pressão de DTH | |||||
| Tipo |
Diâmetro (milímetro) |
Botões |
Nivelamento Furos |
||
| Parte dianteira (No*mm) | Calibre (No.*mm) | ||||
| 1 | DHD3.5/M30 | 90 | 4*12, 2*12 | 8*12 | 2 |
| 2 | 95 | 4*12, 2*12 | 8*12 | 2 | |
| 3 | 100 | 4*13, 2*13 | 8*13 | 2 | |
| 4 | 105 | 4*14, 2*14 | 8*14 | 2 | |
| 4" bocados de alta pressão de DTH | |||||
| Tipo |
Diâmetro (milímetro) |
Botões |
Nivelamento Furos |
||
| Parte dianteira (No*mm) | Calibre (No.*mm) | ||||
| 1 |
DHD340/SD4/ QL40/M40 |
110 | 4*14, 2*14 | 8*14 | 2 |
| 2 | 115 | 4*14, 2*14 | 8*14 | 2 | |
| 3 | 121 | 4*14, 2*14 | 8*14 | 2 | |
| 4 | 127 | 4*14, 3*14 | 8*14 | 2 | |
| 5 | 130 | 4*14, 3*14 | 8*16 | 2 | |
| 6 | 133 | 4*14, 3*14 | 8*16 | 2 | |
| 5" bocados de alta pressão de DTH | |||||
| Tipo |
Diâmetro (milímetro) |
Botões |
Nivelamento Furos |
||
| Parte dianteira (No*mm) | Calibre (No.*mm) | ||||
| 1 |
DHD350/SD5/ QL50/M50 |
130 | 3*14, 4*14 | 9*16 | 2 |
| 2 | 133 | 3*14, 4*14 | 9*16 | 2 | |
| 3 | 140 | 3*16, 4*16 | 9*16 | 3 | |
| 4 | 146 | 3*16, 4*16 | 9*16 | 3 | |
| 5 | 152 | 3*16, 5*16 | 9*18 | 3 | |
| 6" bocados de alta pressão de DTH | |||||
| Tipo |
Diâmetro (milímetro) |
Botões |
Nivelamento Furos |
||
| Parte dianteira (No*mm) | Calibre (No.*mm) | ||||
| 1 |
DHD360/SD6/ QL60/M60 |
152 | 4*16, 4*16 | 8*18 | 2 |
| 2 | 155 | 4*16, 4*16 | 8*18 | 2 | |
| 3 | 159 | 4*16, 4*16 | 8*18 | 2 | |
| 4 | 165 | 4*16, 4*16 | 8*18 | 2 | |
| 5 | 172 | 4*18, 4*18 | 8*18 | 2 | |
| 6 | 178 | 4*18, 4*18 | 8*18 | 2 | |
| 7 | 190 | 3*18, 5*18 | 9*18 | 3 | |
| 8 | 203 | 3*18, 6*18 | 9*18 | 3 | |
| 8" bocados de alta pressão de DTH | |||||
| Tipo |
Diâmetro (milímetro) |
Botões |
Nivelamento Furos |
||
| Parte dianteira (No*mm) | Calibre (No.*mm) | ||||
| 1 |
DHD380/SD8 /QL80/M80 |
200 | 6*18, 6*18 | 9*18 | 3 |
| 2 | 203 | 6*18, 6*18 | 9*18 | 3 | |
| 3 | 216 | 6*18, 6*18 | 9*18 | 3 | |
| 4 | 219 | 6*18, 6*18 | 9*18 | 3 | |
| 5 | 222 | 6*18, 9*18 | 9*18 | 3 | |
| 6 | 226 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 7 | 229 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 8 | 241 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 9 | 251 | 3*18, 6*18 | 12*18, 6*18 | 3 | |
| 10 | 254 | 3*18, 7*18 | 12*18, 6*18 | 3 | |
| 11 | 270 | 3*18, 8*18 | 12*18, 6*18 | 3 | |
| 12 | 305 | 6*18, 8*18 | 12*18, 9*18 | 3 | |
Martelo da especificação DTH
|
Pressão média Martelo de DTH |
Modelo |
Furo Diâmetro (milímetro) |
Martelo Comprimento (milímetro) |
Externo Diâmetro (milímetro) |
Trabalho Pressão (Mpa) |
Ar Consumo (m3/min) |
Torque (N.m) |
|
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
|
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
|
De alta pressão Martelo de DTH |
Modelo |
Furo Diâmetro (milímetro) |
Martelo Comprimento (milímetro) |
Externo Diâmetro (milímetro) |
Trabalho Pressão (Mpa) |
Ar Consumo (m3/min) |
Torque (N.m) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4,3 - 14,2 |
205 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3,5 - 18 |
304 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
335 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
400 |
|
Elevação eficiente Pressão DTH Martelo |
Código do produto e resumo Descrição |
Furo Diâmetro (milímetro) |
Martelo Comprimento (milímetro) |
Externo Diâmetro (milímetro) |
Trabalho Pressão (Mpa) |
Ar Consumo (m3/min) |
Torque (N.m) |
|
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
|
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
|
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6,8 - 20 |
980 |
|
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9,6 - 24,8 |
1870 |
|
Com o reverso Circulação DTH Martelo |
Modelo |
Furo Diâmetro (milímetro) |
Martelo Comprimento (milímetro) |
Externo Diâmetro (milímetro) |
Trabalho Pressão (Mpa) |
Ar Consumo (m3/min) |
Torque (N.m) |
|
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
4,2 - 11,7 |
475 |
|
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
5,7 - 14,2 |
600 |
|
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
6,5 - 19,3 |
791 |
|
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
9 - 18 |
950 |
|
5 |
DTHF385 |
ø200 - 254 |
1578 |
ø190 |
0,8 - 2,1 |
12 - 30,8 |
1040 |
|
6 |
DTHF3105 |
ø254 - 311 |
1440 |
ø250 |
0,8 - 2,4 |
15 - 34 |
1260 |
|
7 |
DTHF3125 |
ø311 - 360 |
1430 |
ø270 |
0,8 - 2,4 |
20 - 37,8 |
1250 |
