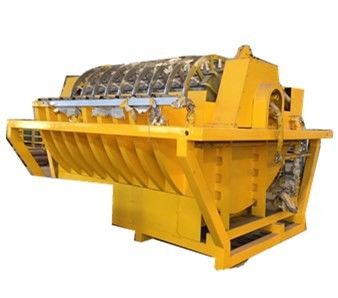

Filtro de vácuo cerâmico eficiente alto 24m3 da série do TT para a pasta separada da mina
O filtro de disco é um dispositivo contínuo da filtragem de vácuo para extrair a pasta na produção de ácido fosfórico para separar o ácido fosfórico do phosphogypsum. Pode igualmente ser usado nos setores industriais tais como a metalurgia, a indústria clara e a defesa nacional.
É conduzido por um motor através de uma V-correia, um redutor circular da engrenagem de sem-fim, e conduzido por um par das rodas estreladas e de uma roda sem corte do pino na roda do anel para conduzir horizontalmente o carrossel do anel. Uma pluralidade de vácuo trapezoidalmente e os discos em forma de u do filtro do tubo são montados na plataforma giratória circular, fizeram toda do material de aço inoxidável resistente aos ácidos de primeira qualidade, e conectaram com um tubo de borracha resistente aos ácidos à cabeça da distribuição que gerencie synchronously com a plataforma giratória centro-montada. A cabeça distribuidora é feita de aço inoxidável resistente aos ácidos. A carcaça é fabricada com um filtro de sução na parte inferior que pode ser conectada ao sistema do vácuo. Um ciclo de cada disco do filtro terminará o ciclo da filtragem inicial, da uma lavagem, das duas lavagens (que incluem a absorção ácida), da descarga reversa da escória do blowback, da enxaguadela de pano de filtro e da restauração seca da sução. A ação de lançamento do disco do filtro é realizada por uma forquilha curvada montada em uma forquilha e em um rolo V-dados forma montados no eixo de disco do filtro.
Campo da aplicação:
Filtragem e secagem de materiais ínfimos finos em minas de metal da mineração, em minerais não metálicos, na lama a favor do meio ambiente, no cimento, nos materiais de construção e nas outras indústrias.
Material apropriado:
Metal, materiais não metálicos tais como o mármore, granito, etc.
| Informação básica da placa de filtro |
| Nome |
Parâmetros |
| Fluxo da água (pressão de água pura 0.15MPa) |
≥6400L /h.m2 |
| Pneumático lave a pressão de teste |
≥0.5Mpa |
| Precisão do conjunto |
Paralelismo de superfície do plano e da placa do anel do conjunto |
±0.2mm |
| Plano do anel do conjunto e o afastamento da placa |
8±0.1mm |
| Precisão do disco da instalação |
Centro do furo do conjunto e erro diagonal |
≤2mm |
| Cada afastamento da placa para o disco |
5±1mm |
| O tempo total da abrasão da superfície da membrana (sem raspador ou o outro dano duro dos objetos) |
≥7000h |
| Poriness |
≥42% |
| Diâmetro de furo |
2um-10um |
| Força de quebra |
≥30Mpa |

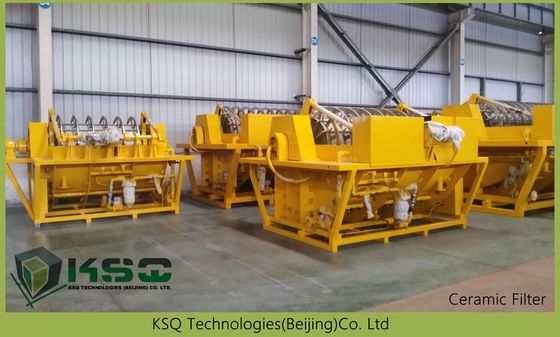

Imagens:
Características do filtro de vácuo cerâmico:
1. O grau do vácuo alto (0.09-0.098MPa), bolo de filtro tem o índice de maré baixa.
2. O índice contínuo do líquido que o máximo é 25ppm, aplicação repetida está disponível, drenagem é diminuído.
3. Pode salvar a energia de 90% ou acima contrariamente ao filtro tradicional com baixo consumo e baixo custo.
4. O processo da limpeza do bolo de filtro é adicionado aos materiais apropriados limpos.
5. Combina o controle do PLC, do computador e da válvula automática com o automatismo alto.
6. Estrutura compacta, cobrindo menos superfície coberta, instalação conventient e manutenção.
7. Ajustes avançados do sistema de drenagem para algumas condições de trabalho.
Aplicação no local para o filtro cerâmico:
